漏電保護器的原理 漏電保護器主要由三部分組成:檢測元件、中間放大環節和操作執行機構。漏電保護器的工作原理是:

漏電保護器安裝在電路中，初級線圈與電網電路連接，次級線圈與漏電保護器中的脫扣器連接。?

當電氣設備正常運行時，線路中的電流處于平衡狀態，變壓器中的電流矢量之和為零(電流是方向矢量，如流出方向的“+”和返回方向的“-”，變壓器中來回流動的電流大小相等，方向相反，正負抵消)。由于初級線圈中沒有剩余電流，所以次級線圈不會被感應，并且漏電保護器的開關裝置處于閉合狀態。?

當設備外殼發生泄漏并被人觸摸時，在故障點產生分流。泄漏電流通過人體、大地和工作接地(沒有電流互感器)返回到變壓器的中性點，導致流入和流出變壓器的電流不平衡(電流矢量之和不為零)，并且在初級線圈中產生剩余電流。因此，次級線圈將被感應，當電流值達到漏電保護器限制的動作電流值時，自動開關將跳閘并切斷電源。

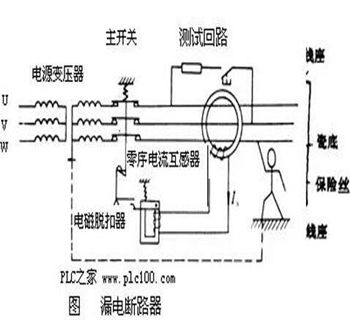

漏電開關的原理 我將簡化漏電開關的原理，并畫一個圖給你看:

這里的關鍵是“電流互感器”——零線和火線同時通過電流互感器(通過電流互感器可以監測線路上的電流)，然后用電子元件分析這兩個電流。

如果這個回路是完整的“□”，那么中性線和帶電線上的電流是相同的。然而，如果發生泄漏——電路的火線和其他導體形成新的電路(該電路可以是火線和其他電路的中性線，或者火線和地)；或者其他電路的火線連接到該電路。

總之，零線上的電流是不同的。此時，電子元件將判斷為漏電，從而導致跳閘裝置主動跳閘(即跳閘)。

舉一個非常極端的例子:甲、乙兩個漏電斷路器，甲斷路器的火線和乙斷路器的零線連在一起，這在理論上應該是有用的。然而，由于漏電斷路器的存在，它檢測到在A斷路器的火線和B斷路器的零線上有電流，而在A斷路器的零線和B斷路器的火線上沒有電流——同一漏電斷路器上的零線電流不相等，它將跳閘。
