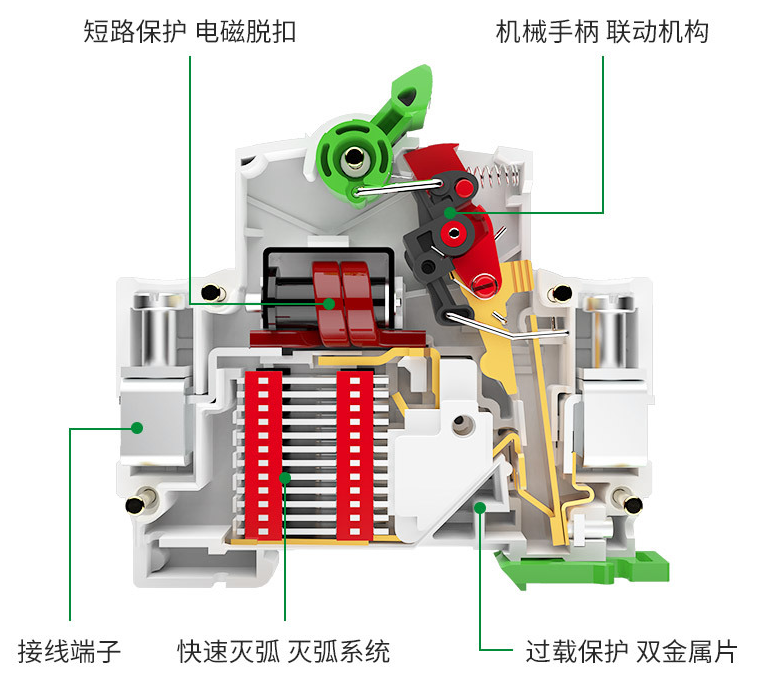

漏電保護器由四部分組成:

1.檢測元件:檢測元件可以說是零序電流互感器。被保護相線和零線穿過環形鐵芯形成變壓器的初級線圈N1，纏繞在環形鐵芯上的繞組形成變壓器的次級線圈N2。如果沒有發生泄漏，此時流過相線和零線的電流矢量之和等于零，因此在N2上不能產生相應的感應電動勢。如果發生泄漏，相線和零線的電流矢量之和不等于零，在#上產生感應電動勢，該信號將被發送到中間環節進行進一步處理。

2.中間環節:中間環節通常包括放大器、比較器和脫扣器。當中間鏈路是電子鏈路時，中間鏈路也需要輔助電源來提供電子電路所需的電源。中間環節的功能是放大和處理來自零序變壓器的泄漏信號，并將其輸出至執行器。

3.致動器:這種結構用于從中間環節接收命令信號，執行動作，并在故障時自動切斷電源。

4.試驗裝置:由于漏電保護器是一種保護裝置，應定期檢查其完整性和可靠性。測試裝置通過測試按鈕和限流電阻的串聯來模擬泄漏路徑，以檢查裝置是否能正常工作。

如何配置一次和二次漏電開關？ 為了防止越級跳閘；只有上級漏電斷路器的過載和短路電流的脫扣值(應與相應的負載和導線匹配，并留有微小余量)和漏電電流和漏電時間的脫扣值高于下一級漏電斷路器的脫扣值才是合理的。

根據低壓變壓器的額定輸出容量，選擇一般保護(主保護)，例如，100千伏安的低壓變壓器的額定電流為144A。此時，可以選擇QM1L-200 A的剩余電流斷路器作為一般保護。當變壓器容量超過250千伏安時，可選擇JD6系列剩余電流控制箱驅動大容量交流接觸器作為主保護開關。其功能與QLM1L完全相同。

二次保護是根據功率分流的大容量來選擇的。例如，一個100千伏安的變壓器需要分成三路，分別通向不同方向的位置。假設路徑a上有40KW負載，路徑b上有40KW負載，路徑c上有20KW負載，為了統一規格和型號，可以選擇三個100A QLM1L剩余電流作為再保險(二級保護)。

非水平保護必須選用2P或4P的普通剩余電流斷路器。如果選擇單級、二級或三級和四級剩余電流斷路器，這兩種剩余電流斷路器的n條線路不能斷開，并且總是與系統的n條線路相連。當保護范圍內的相線或n線或設備接地時，執行保護動作。然而，由于n條線路與負載的連接，接地故障通過n條線路與系統的n條線路連接，導致系統的n條線路重復接地，導致上級保護動作，并且用戶被錯誤地認為已經斷電。接地故障與他無關，導致故障點難以檢測，擴大了停電范圍和停電時間，減少了停電時間

另一個是各級保護的額定運行時間和非行駛時間之間的差異。上一級的運行時間和非行駛時間應大于下一級的運行時間和非行駛時間。總保護時間應為0.5S，非驅動時間應為0.3S剩余電流斷路器。非電平保護應選擇動作時間小于或等于0.1s、非驅動時間為0.04s的剩余電流斷路器。

此外，下一級的額定剩余電流動作值不應大于上一級。如果下一級的額定剩余電流動作值大于上一級，當剩余電流達到上一級保護的動作值但沒有達到下一級保護的動作值時，就會發生越級跳閘。
