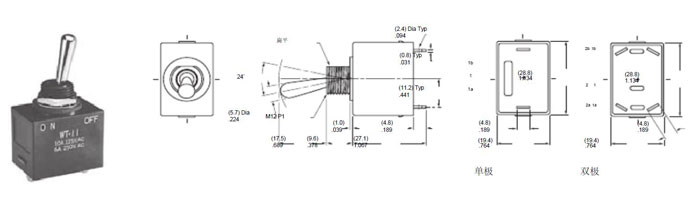

通用防水搖頭鈕子開關規格參數

電氣容量（電阻性負載）

大功率： 10A 在125V AC 或6A 在250V AC 或10A 在30V DC

其他額定參數

觸點電阻： 對于焊片焊接和螺絲端子型號最大10 毫歐;

對于引線端子型號最大30 毫歐。

絕緣電阻： 200 兆歐以上在500V DC

絕緣強度： 最低1,500V AC 至少1分鐘

機械壽命： 50,000 次操作以上對于On-None-Off, On-None-On 和On-Off-On 型號

對于其他型號30,000 次操作以上

電氣壽命： 15,000 次操作以上

擺動角度： 24°

材質和涂覆

搖桿： 黃銅鍍鉻

襯套和外部外殼： 玻璃纖維增強聚酰胺(UL94V-0)

內部外殼： 三聚氰胺

內部密封環： 丁腈橡膠用于On-None-Off, On-None-On 和On-Off-On 型號；硅橡膠用于所有其它型號

外部密封環： 天然橡膠

活動接觸器： 銅鍍銀

活動觸點： 銀合金加銅鍍銀

固定觸點： 銀合金加銅鍍銀

端子： 銅鍍錫用于焊片焊接和引線; 黃銅鍍銀用于螺絲

引線覆蓋： 隔熱聚氯乙烯(導線是AWG16)

環境數據

工作溫度范圍： –30°C到+70°C (–22°到F+158°F)

濕度： 96 小時在40°C(104°F)時, 濕度 90 95%

振動： 用1.5mm 峰-峰振幅遍歷10 55Hz 頻率范圍、

并在1分鐘內返回； 3 個直角方向2小時

沖擊： 50G (490m/s 2 ) 加速度 在6個直角方向上測試，每個方向上5次沖擊

前面板密封： IEC60529 的IP67，對于所有型號防塵和暫時浸入時防水；

可選的搖頭開關密封AT401 用于附加的保護；

后面板密封： IEC60529 的IP60，對于焊片焊接和螺絲端子型號防塵但不防水；

IEC60529 的IP67，對于引線型號防塵和暫時浸入時防水；

安裝

焊接時間和溫度： 手工焊接

安裝扭矩： 1.47Nm (13 lb ? in)

標準和認證

易燃性標準： UL94V-0外部外殼

配線材料標準： ULAWM 1015 認證在可燃性VW-1;

溫度范圍–20°C~ +105°C; 最大負載 600V; AWG 16 。

CSA TEW 105 認證在溫度范圍 –20°C~ +105°C; 最大負載 600V
