行程開關又稱位置開關或限位開關。它的工作原理作用與按鈕相同，只是其觸點的動作不是靠手動操作，而是利用生產機械某些運動部件上的擋鐵碰撞其滾輪使觸頭動作來實現接通或分?jǐn)嚯娐返摹?/span>

行程開關可分為機械結構的接觸式有觸點行程開關和結構的非接觸式接近開關。

接觸式行程開關靠移動物體碰撞行程開關的操動頭而使行程開關的常開觸點接通和常閉觸點 斷開，從而實現對電路的控制作用。

直動式行程開關

1：頂桿；2：彈簧；3：常閉觸點；4：觸點彈簧；5：常開觸點；

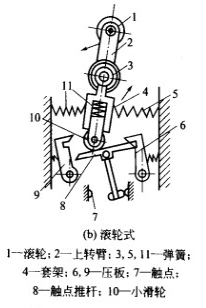

滾輪式行程開關

1：滾輪；2：上轉臂；3/5/11：彈簧；4：套架；6/9：壓板；7：觸點；8：觸點推桿；10：小滑輪；

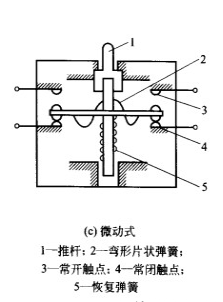

微動式行程開關

1：推桿；2：彎形片狀彈簧；3：常開觸點；4：常閉觸點；5：恢復彈簧；

行程開關按外殼防護形式分為開啟式、防護式及防塵式；按動作速度分為瞬動和慢動（蠕 動）；按復位方式分為自動復位和非自動復位；按接線方式分為螺釘式、焊接式及插入式；

按操作形式分為直桿式（柱塞式）、直桿液輪式（滾輪柱塞式）、轉臂式、方向式、叉式、鉸鏈杠桿式等；

按用途分為一般用途行程開關、起重設備用行程開關及 微動開關等多種。

行程開關符號含義：

常開觸點

常閉觸點

復合觸點

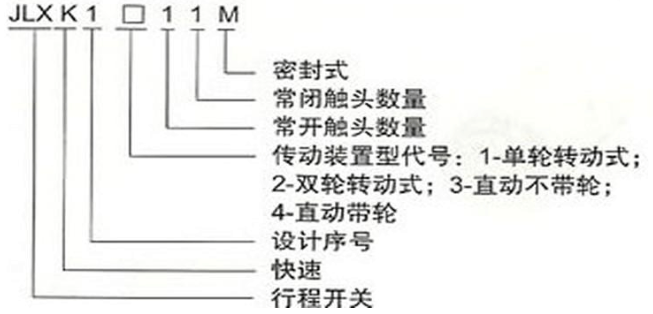

行程開關型號
