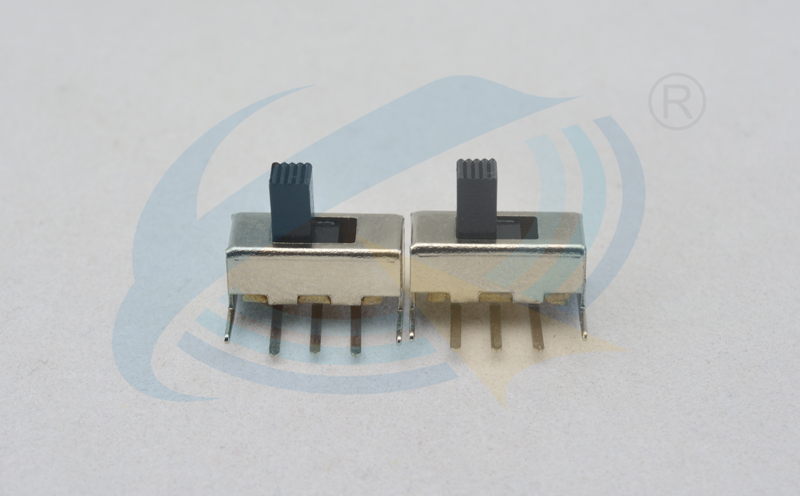

撥動開關安裝步驟：

首先把開關帶有撥頭的一側對著自己，從左往右依次為撥動開關的第一第二第三引腳，中間引腳為必須接的引腳。接的方法可以是左邊第一引腳和中間引腳接，或者右邊的第三引腳和中間的引腳相連接使用。

撥動開關安裝注意事項

撥動開關安裝時，要注意區分正負線的接線部位，切不可裝錯位置，以免影響電路的安全使用和功能。撥動開關的內部置有滑塊，操作時通過不同的方式驅動，帶動滑塊使滑塊動作，開關觸點接通或斷開，從而起到開關作用。也可以說通過推動裝有動觸點的鈕柄滑動，使動觸片從一組靜觸片接到另一組靜觸片上實現電路換接的開關。

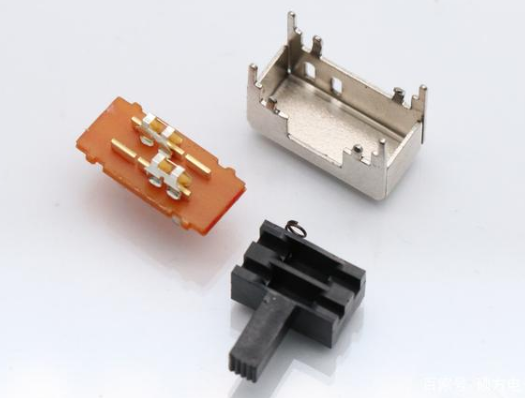

撥動開關結構

撥動開關是通過撥動開關柄使電路接通或斷開，從而達到切換電路的目的的。很多人都看過撥動開關的外觀、形狀和引腳形式，但是撥動開關的內部構造是很少看到，因為大家都沒有動手去拆過。撥動開關有一檔、兩檔、三檔、四檔、五檔、 六檔、七檔、八檔；有單排、雙排、三排等形式。不論是橫柄、直柄、微型它內部的結構都是大同小異的。鐵殼撥動被分為：膠的、波珠、彈片三種形式，其中壽命最高、手感最好、單價最高的是彈片撥動；便宜簡單又好做的是膠的撥動；波珠是比較中檔的撥動。

1.外殼是鐵殼鍍鎳（鹽霧12-24小時）

2.膠柄是由塑膠料制作而成的（材質分為POM、PPA、PBT種）

3.碼片是由磷銅復銀（接觸電阻可以做到30毫歐以下）

4.端子排腳是由黃銅鍍銀組成

5.底板是由PCB板組成

6.彈簧是由國產高性能彈簧組成

7.點膠是由密封耐溫紅膠來制作

8.波珠是由不銹鋼波柱組成
