東莞市穎鑫電子有限公司在很多年前，就和不少的喜歡DIY電子設備的愛好者有過不少合作，因為穎鑫電子同時生產銷售這個船型開關，且系列非常的齊全，所有除了插座的廠家有合作，線下也和DIY愛好者有研究一些新興的款式，達到電子產品的個性。

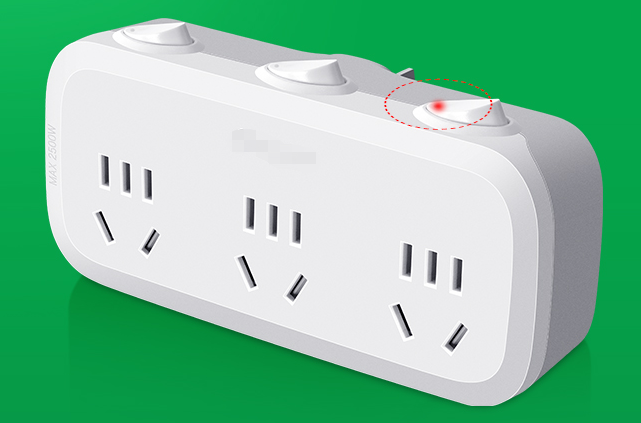

我們常見的很多船型開關，都用插座上，用于總控或者獨立控制。

“—”位置表示數字“1”，是開的意思，相當于電平信號通；

“O”位置表示數字“0”，是關的意思，相當于電平信號斷；

“—”、“O”一般是標在船型（翹板）開關的按鈕兩端，更科學的設計是在開關的安裝位置“—”端標識“ON”字樣，在“O”端標識“OFF”字樣。

船型開關的分類

船型開關按結構可分為下面幾種：

單刀單擲：1個動觸點和1個靜觸點，只有1通道；

單刀雙擲：2個動觸點和2個靜觸點，（可分別接通兩邊的靜觸點）；

雙刀單擲：2個動觸點和2個靜觸點，有2個通道；

雙刀雙擲：4個動觸點和4個靜觸點，有4個通道 （可分別接通兩邊的4個靜觸點）。

船型開關的安裝接線方法

船型開關和一般的開關一樣，起斷開和接通電路的作用。

安裝的時候，船型開關兩側面有兩個開口卡子，將開關對準板子上的孔向下推，等待卡子將開關固定在板子上即可。

船型開關和一般的開關一樣，起斷開和接通電路的作用。

安裝的時候，船型開關兩側面有兩個開口卡子，將開關對準板子上的孔向下推，等待卡子將開關固定在板子上即可。

在拆卸時只需將兩個固定卡同時向內擠壓，然后從面板內側向外側輕推開關整體即可取下。

接線的時候一般采用簧片插接法，即用壓好線的簧片直接插入到船型開關的引腳，這種接法非常適合檢修，一般用于大批量生產。缺點是時間長了容易導致接觸不良。

也可以采用焊接的方法，采用焊接的方法一定要注意在焊接前要在線路上套上熱縮管，焊接好后將熱縮管回套在焊接位置進行絕緣！（此步驟非常重要，可以避免電弧及異常短路！）

具體的接線方法如下：

兩腳船型開關的接線方法

對于兩腳的船型開關，絕不允許將他的兩個接線柱一個接正極一個接負極，那樣會短路的。

正確的接法是，電源的正極進入船型開關的任意一接線柱都可以，然后從它的另一接線柱引出接入負載后再回到電源負極。

船型開關種類大全

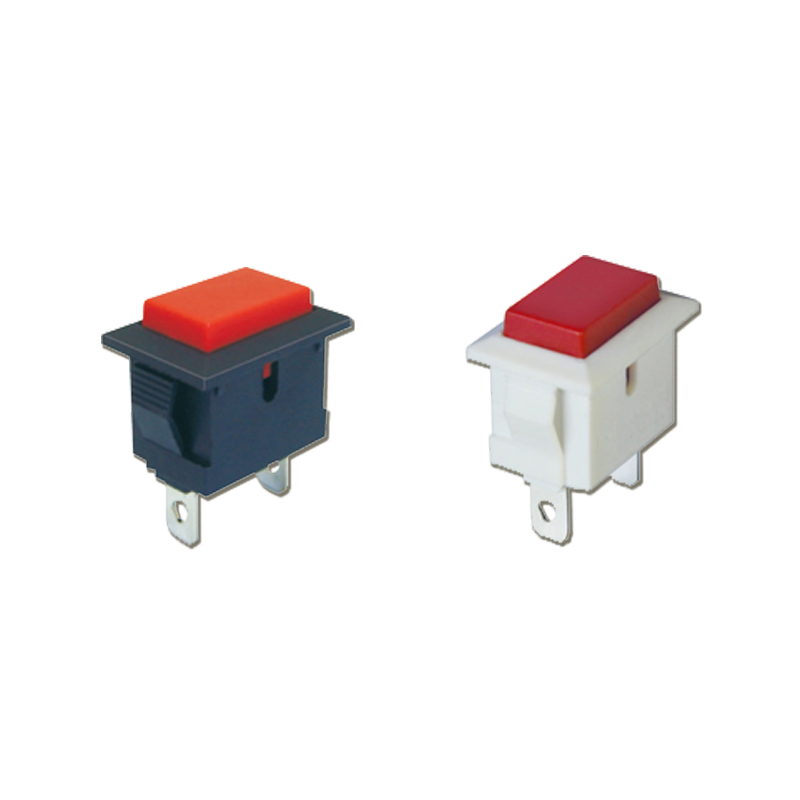

KCD1-101

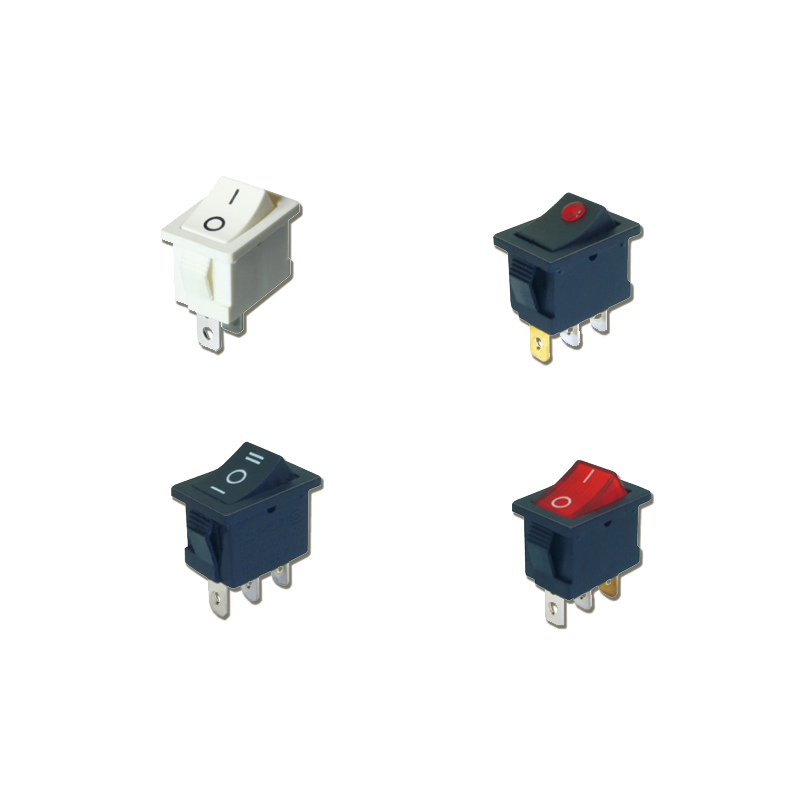

KCD1-102

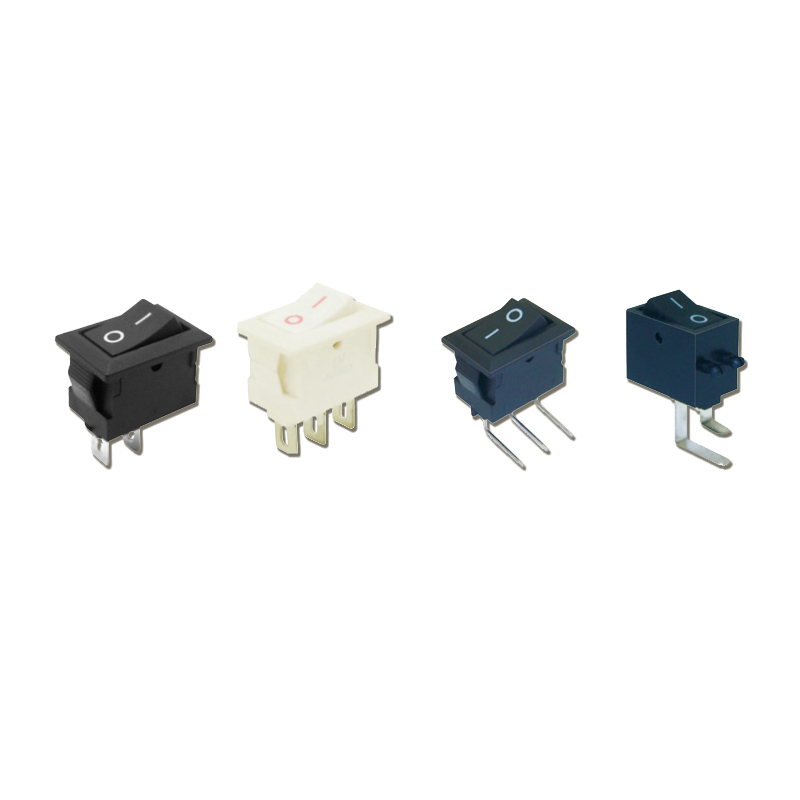

KCD1-104

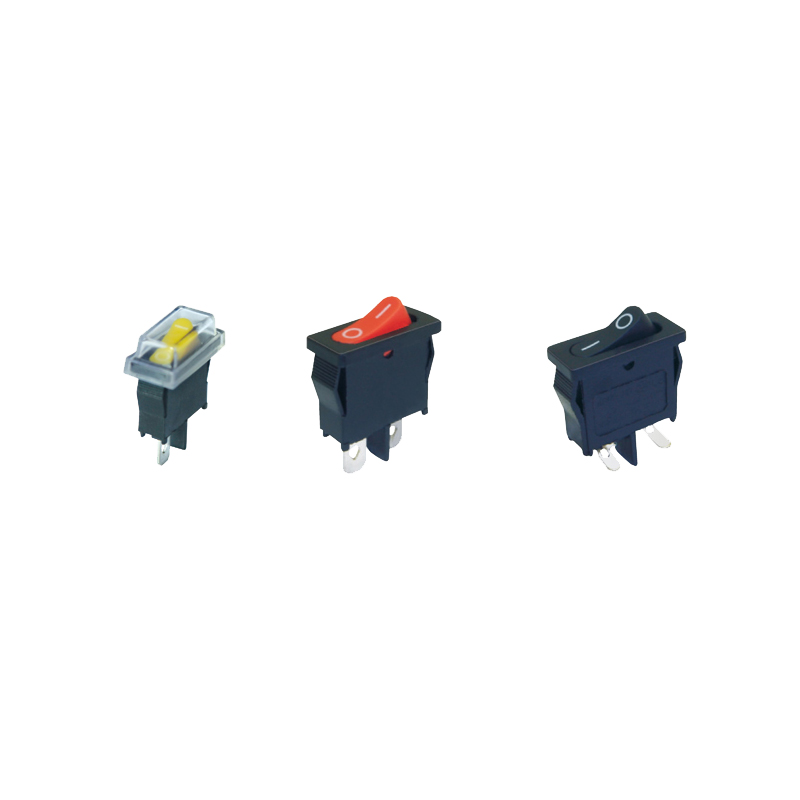

KCD1-106

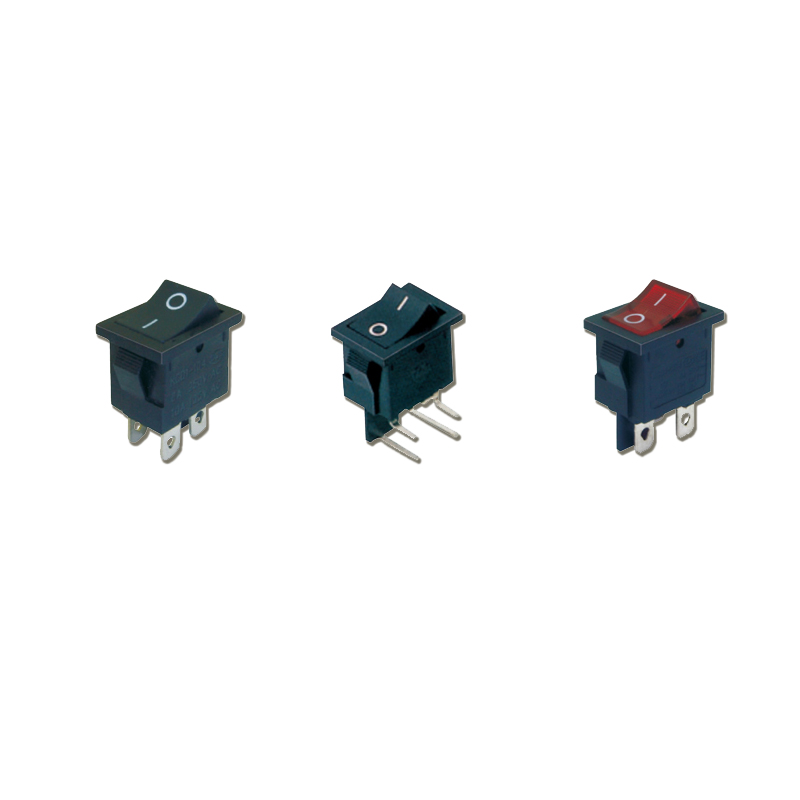

KCD1-110
