行程開關的原理 行程開關的內部結構與普通手動按鈕和踏板按鈕相同，只是外部操作機構有不同的形式，包括旋轉式和按壓式。當運動機構就位時，它接觸行程開關的操作機構，驅動內部開關觸點打開和關閉。

它可以安裝在相對靜止的物體上(如固定框架、門框等)。簡而言之，靜物)或移動物體(例如駕駛車輛、門等。簡稱，動物)。當動物接近靜物時，開關的連桿帶動開關的觸點，使閉合觸點斷開或斷開觸點閉合。電路和機構的動作由開關觸點的打開和閉合狀態的變化來控制。

行程開關的功能 行程開關也稱為限位開關，用于控制機械設備的行程和限位保護。在實際生產中，行程開關安裝在預設位置。當安裝在生產機械的運動部件上的模塊撞擊行程開關時，行程開關的觸點用于切換電路。因此，行程開關是一種根據運動部件的行程位置來切換電路的電器，其動作原理類似于按鈕。行程開關廣泛應用于各種機床和起重機械中，以控制其行程并進行終端限位保護。在電梯的控制電路中，行程開關還用于控制轎廂門的開關速度、自動開關門的極限以及轎廂的上下限保護。

行程開關也稱為限位開關，用于控制機械設備的行程和限位保護。在實際生產中，行程開關安裝在預設位置。當安裝在生產機械的運動部件上的模塊撞擊行程開關時，行程開關的觸點用于切換電路。因此，行程開關是一種根據運動部件的行程位置來切換電路的電器，其動作原理類似于按鈕。行程開關廣泛應用于各種機床和起重機械中，以控制其行程并進行終端限位保護。在電梯的控制電路中，行程開關還用于控制轎廂門的開關速度、自動開關門的極限以及轎廂的上下限保護。

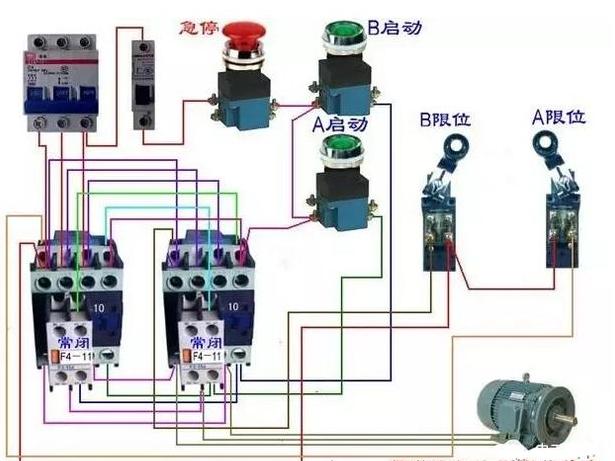

行程開關的物理接線圖
