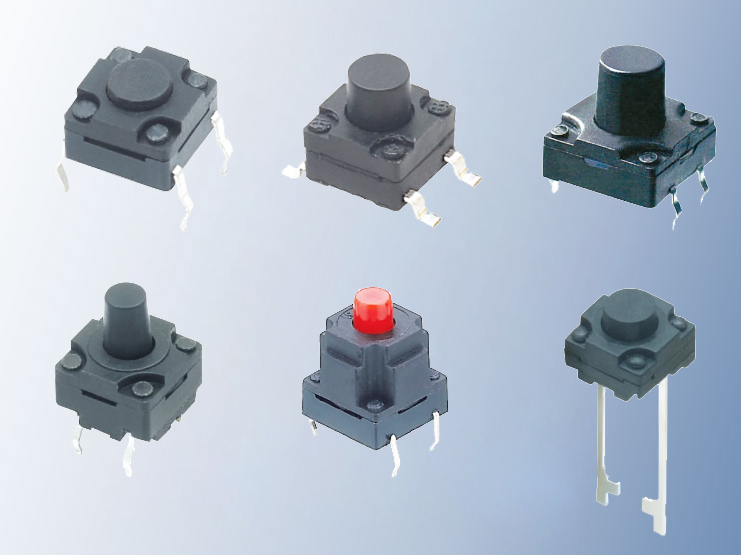

輕觸開關:原理、應用與技術解析

 一、產品定義與基礎特性

輕觸開關(Tactile Switch)是一種通過機械彈性結構實現電路通斷的電子控制元件,其核心特點在于操作時僅需施加微小壓力(通常0.5-1.5N)即可觸發信號響應。這類開關憑借3-6mm的微型化設計,成為現代電子設備中實現人機交互的重要組件。

二、內部構造與技術演進

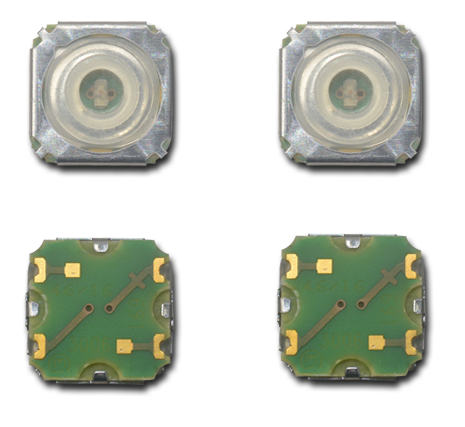

典型輕觸開關包含四大核心組件:

1. 防護蓋帽:采用TPU或硅膠材質,提供IP67級防塵防水保護

2. 彈片系統:最新蝶形雙金屬彈片設計,確保百萬次按壓壽命

3. 接觸模塊:鍍金觸點配合銀合金導電路徑,接觸電阻<0.1Ω

4. 基底結構:耐高溫FR-4基板搭配環保錫青銅引腳

近年技術突破包括:

- 光學觸發式無接觸開關(消除機械磨損)

- MEMS微機電系統集成方案

- 壓力敏感型多級觸發技術

三、應用場景拓展

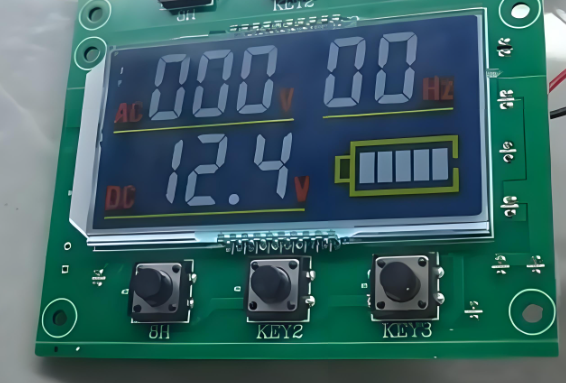

1. 智能終端:全面屏手機側鍵、TWS耳機壓感控制

2. 工業控制:數控機床急停按鈕、自動化設備程序切換

3. 醫療領域:內窺鏡操控手柄、呼吸機模式選擇

4. 汽車電子:智能座艙界面交互、ADAS功能激活

四、選型技術參數體系

| 參數類別        | 標準范圍          | 特殊規格          |

|-----------------|-------------------|-------------------|

| 觸發力度        | 160±50gf         | 50-300gf可定制    |

| 行程距離        | 0.25±0.1mm       | 0.1-0.6mm可選     |

| 工作溫度        | -40℃～85℃        | 軍工級-60℃～125℃  |

| 絕緣電阻        | >100MΩ@500VDC   | 醫療級>1000MΩ    |

| 回彈時間        | <10ms            | 高速型<5ms       |

五、可靠性測試標準

- 機械耐久:IEC 61058標準50,000次循環測試

- 環境耐受:85℃/85%RH溫濕度雙85試驗1000小時

- 化學腐蝕:MIL-STD-202G鹽霧測試96小時

- 焊接受熱:JIS C5402標準260℃波峰焊耐受

六、新興技術趨勢

1. 復合傳感技術:集成溫度/濕度監測功能

2. 自發電設計:壓電效應能量收集系統

3. 透明化方案:適用于柔性O(shè)LED屏下操控

4. AI自適應:根據使用習慣優化觸發閾值

行業數據顯示,2023年全球輕觸開關市場規模已達46.8億美元,其中汽車電子應用占比提升至28%,5G設備需求增長貢獻19%的市場增量。未來隨著物聯網設備普及,具備智能反饋和狀態監測功能的新型輕觸開關將主導市場發展。
