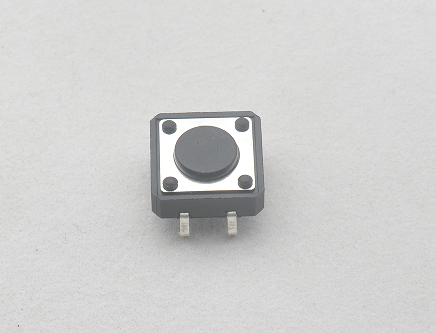

輕觸開關（Tactile Switch）是一種常見的電子元件，通常用于按鍵控制或信號觸發。它的引腳設計決定了其連接方式和電路布局。以下是關于輕觸開關引腳的詳細說明：

1. 引腳結構與類型

輕觸開關的引腳數量通常為 2腳 或 4腳，具體設計取決于開關類型：

2腳開關：最簡單的設計，按下時導通，松開時斷開。

4腳開關：更常見的類型，實際內部是兩組引腳并聯（1-2腳和3-4腳導通），目的是增強機械穩定性，方便PCB布局時對稱焊接。

2. 引腳功能

導通原理：按下按鍵時，內部金屬彈片將兩引腳短接，形成電流通路；松開后彈片復位，斷開連接。

引腳排列：四腳開關的引腳通常分為兩組（對角導通），例如：

  - 按下時 1-2腳導通，3-4腳同時導通（兩組引腳并聯）。

  - 實際使用中可任選一組連接（另一組懸空），但對稱焊接能提高穩定性。

3. 接線方法

基礎電路：輕觸開關通常需要配合 上拉電阻 或 下拉電阻 使用，以確保未按下時為明確的高/低電平。

  - 示例電路（下拉電阻）：

    ```

    VCC → 開關引腳1

    開關引腳2 → GPIO引腳（如單片機輸入）

    開關引腳2 → 下拉電阻（10kΩ）→ GND

    ```

四腳開關接線：選擇對角引腳（如1-2或3-4），其余引腳可懸空或焊接固定。

4. 引腳檢測方法

萬用表測試：

  1. 將萬用表調至 通斷檔。

  2. 未按下時，兩組引腳間應不導通。

  3. 按下時，對應的兩組引腳（如1-2或3-4）應導通。

5. 常見問題與解決

引腳虛焊：焊接時確保引腳與焊盤充分接觸，避免冷焊。

接觸不良：可能是彈片老化，需更換開關。

引腳氧化：長期使用后引腳可能氧化，可用酒精清潔。

6. 選型注意事項

引腳間距：常見間距為2.54mm（標準排針間距），需匹配PCB封裝。

高度與尺寸：根據安裝空間選擇（如4x4mm、6x6mm）。

壽命：高質量開關可達10萬次以上按壓。

如果需要更具體的型號或應用場景（如貼片式、插件式），可以提供更多信息進一步分析！

輕觸開關與引腳的關聯及應用

輕觸開關與引腳在電子設備中共同發揮著重要的作用，輕觸開關通過按鍵操作實現電路的開閉，而引腳則為這一操作提供了電路連接的基礎，在實際應用中，輕觸開關的觸點通過引腳與電路板上的電路進行連接，實現信號的傳輸和設備的控制。

在智能手機、平板電腦、家用電器、汽車電子設備等領域，輕觸開關和引腳都得到了廣泛應用，智能手機的按鍵、觸摸屏等部件中就有許多輕觸開關和引腳的應用，它們通過精確的控制和穩定的連接，為電子設備的正常運行提供了重要支持。
