電子鎮流器的作用

電子鎮流器是一種將工頻交流電源轉換成高頻交流電源的變換器，其基本工作原理是：工頻電源經過射頻干擾（RFI）濾波器，全波整流和無源（或有源）功率因素校正器（PPFC或APFC）后，變?yōu)橹绷麟娫础Ｍㄟ^DC/AC變換器，輸出20K-100KHZ的高頻交流電源，加到與燈連接的LC串聯諧振電路加熱燈絲，但使燈管“放電”變成“導通”狀態，再進入發光狀態，此時高頻電感起限制電流增大的作用，保證燈管獲得正常工作所需的燈電壓和燈電流，為了提高可靠性，常增設各種保護電路，如異常保護、浪涌電壓和電流保護、溫度保護等等  。

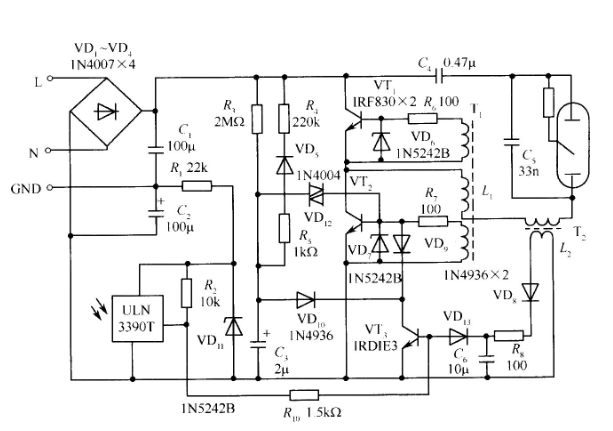

電子鎮流器電路圖

電子鎮流器怎么判斷好壞

判斷電子鎮流器的好壞有多種方法：

1. 亮度判斷：按照國際標準，如果點亮1秒能達到20％的亮度，且4秒內能達到80％以上的亮度，那么這個鎮流器就是好的。反之，若瞬間達到80％的亮度或者4秒內無法達到標準亮度，則該鎮流器的品質相對較差。

2. 電壓輸出檢測：電子鎮流器的輸出有四根接線，其中兩根是串接在一個電容器的兩端，另外兩根則是電壓輸出端。如果電壓輸出端沒有高頻交流電壓輸出，那么就存在故障的可能。

3. 觀察法：檢查電子鎮流器表面是否有油污滲出，特別是密封區域是否有滲漏。如果電子鎮流器表面存在以上幾種情況，說明其已經損壞并影響使用。

4. 電壓波形檢測：電壓波形也是判斷電子鎮流器性能好壞的一個重要指標。

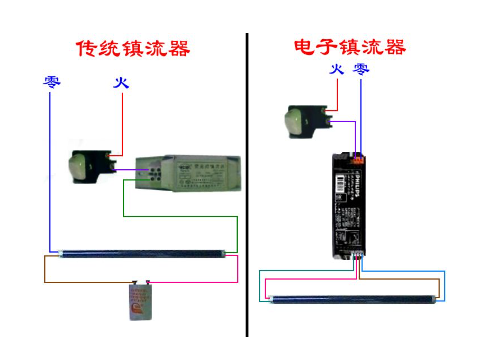

電子鎮流器怎么接燈管

電子鎮流器接燈管的方法如下：

1. 確定燈管數量：如果你需要接入的燈管為一個，你只需要將電子鎮流器中在一起的兩根接線接到燈管上。如果你需要接入的燈管為兩個，那么電子鎮流器的四根接線，是接兩個燈管的，燈管坐上應該有線，也沒有正負區分。

2. 接線方法：首先將燈管兩端接線接好，將電源插頭的火線（紅色線）接入鎮流器的一個接線端子。然后將燈管的A端（我們分別記燈管兩端為為A端和 B端 ）的一根線接入鎮流器另一個接線端子。接著將A端的另一根線和B端的一根線分別接入啟輝器的兩端。最后，將B端的另一根線和插頭的零線（藍色線）接到一起，并用絕緣膠帶粘住。

3. 安全提示：在接線過程中，先用電工膠布扎牢固，避免漏電。此外，一定要先用電筆測試確認接線的正負極。
