接近開關是一種無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機裝置提供控制指令。接近開關是種開關型傳感器（即無觸點開關），它既有行程開關、微動開關的特性，同時具有傳感性能，且動作可靠，性能穩定，頻率響應快，應用壽命長，抗干擾能力強等、并具有防水、防震、耐腐蝕等特點。產品有電感式、電容式、霍爾式、交、直流型。

接近開關又稱無觸點接近開關，是理想的電子開關量傳感器。當金屬檢測體接近開關的感應區域，開關就能無接觸，無壓力、無火花、迅速發出電氣指令，準確反應出運動機構的位置和行程，即使用于一般的行程控制，其定位精度、操作頻率、使用壽命、安裝調整的方便性和對惡劣環境的適用能力，是一般機械式行程開關所不能相比的。它廣泛地應用于機床、冶金、化工、輕紡和印刷等行業。在自動控制系統中可作為限位、計數、定位控制和自動保護環節等。

接近開關選型

1、埋入式（屏蔽式）：檢測距離短

安裝時，接近開關可嵌入金屬材料內使金屬與感應面齊平，感應距離近，不易被碰壞，抗干擾能力強，響應速度快；

2、非埋入式：檢測距離長

安裝時，接近開關的感應面必須凸出金屬面一段距離，感應距離遠，塑料頭側面不能有金屬干擾，響應速度慢。

NPN與PNP說明

NPN：共正電壓，輸出負電壓；

NPN NO：常態下是常開的，檢測物體的時候，黑色線輸出一個負壓信號；

NON NC：常態下黑色線輸出負壓信號，檢測到物體的時候斷開輸出信號；

PNP：共負電壓，輸出正電壓；

PNP NO：常態下是常開的，檢測物體的時候，黑色線輸出一個正壓信號；

PNP NC：常態下黑色線輸出正壓信號，檢測到物體的時候斷開輸出信號；

接近開關接線

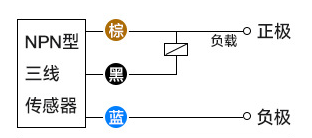

NPN型

DC：10~30V Max：200mA（三線）

DC：10~30V Max：100mA（四線）

PNP型

DC：10~30V Max：200mA

DC：10~30V Max：100mA

交流電型接近開關接線

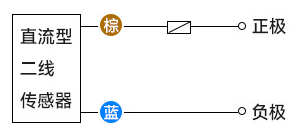

直流電型接近開關接線

電感式接近開關使用注意事項

1、開關的動作距離請設定在80%標準動作(Sn)內，以免開關工作受溫度、電壓等影響

2、當檢測各種金屬時，開關有不同的距離。此時比值依次為：鐵(100%)>不銹(50%)>黃銅(40%)>鋁(30%)>銅(28%)

3、當開關用作測量動作頻率或其他高速場合，請將開關的動作距離設定1、2標準動作距離處，開關在此位置可獲得最大的動作頻率

4、檢測面應定期做好清理金屬粉塵等沉積物的工作，以免影響性能；

5、抗震性能：10~55Hz，1.5mm雙振幅；

6、在強磁場環境下使用，建議使用屏蔽導線；

接近開關在航空、航天技術以及工業生產中都有廣泛的應用。在日常生活中，如賓館、飯店、車庫的自動門，自動熱風機上都有應用。在安全防盜方面，如資料檔案、財會、金融、博物館、金庫等重地，通常都裝有由各種接近開關組成的防盜裝置。在測量技術中，如長度，位置的測量；在控制技術中，如位移、速度、加速度的測量和控制，也都使用著大量的接近開關。
