滾珠開關的簡介：滾珠開關是通過晃動、傾斜單向觸發型的開關，鍍金的插腳是（ON）導通觸發端，銀色插腳是（OFF）開路端。

有以下兩種形式可使開關短時間或者持續導通：1、晃動觸發，當受到一定晃動力時，可觸發。且當本開關處于水平狀態情況下，晃動可輕易觸發，而銀腳低于水平角度時，則不易晃動觸發；2、傾斜觸發，當開關傾斜 使金腳一段低于水平角度10~15度是，可觸發導通。

焊接要求：以含錫量不低于99.3%的錫材焊接，焊接溫度275±10℃，焊接時間〈2.5sec，建議使用烙鐵手工焊接，慎用波峰焊接，因?yàn)橹竸┛赡軙B透進入開關影響開關性能，不可使用酸、堿性助焊劑。

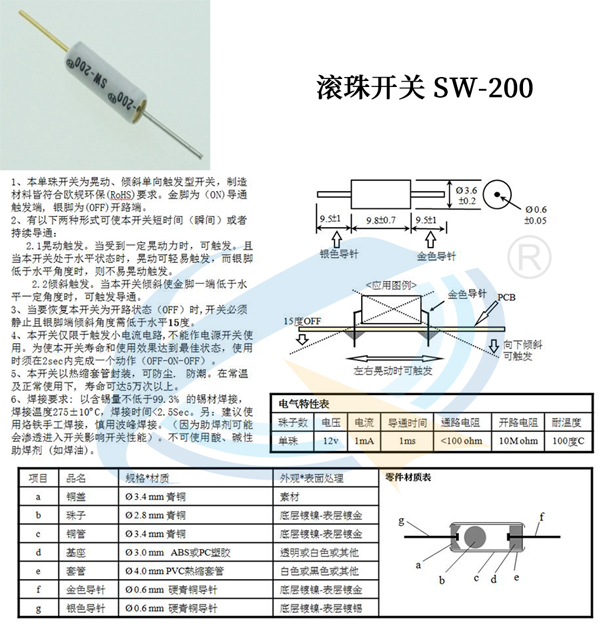

SW-200單珠原理圖以及材料結構圖：

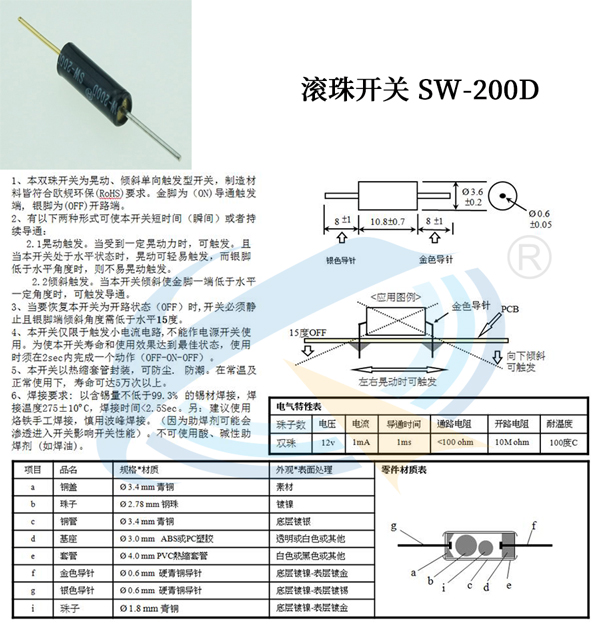

SW-200D雙珠原理圖以及材料結構圖：

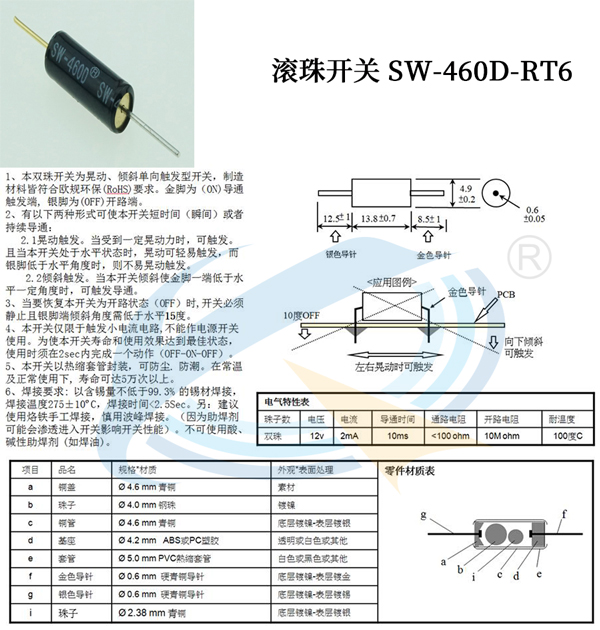

SW-460D雙珠原理圖以及材料結構圖：

滾珠開關有單珠和雙珠，每個型號有特殊用途的話，會有分支，需要同一型號更多的圖紙，可以咨詢在線客服QQ。
