三腳兩檔船型如何接線

穎鑫電子帶大家先看下開關的三個接線腳的作用

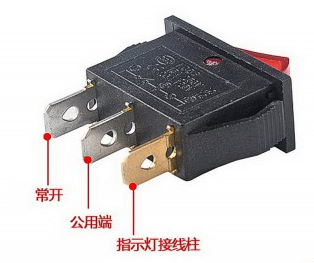

從下圖可以看出，靠外的銀色接線腳是常開，中間是公用端，金色針腳是和指示燈接線。

三個腳是一火、一零、一控制，用萬用表電阻檔測量一下，穎鑫電子開關動作時兩個腳的電阻為零的是控制腳和火線腳，開關沒有動作時有一定電阻的是火線和零線腳，電阻無限大的是零線腳和控制腳。船型開關也稱波形開關，其結構與鈕子開關相同，只是把鈕柄換成船型。

一個是零線，標記是N。一個是來燈火線，一般標記為L。一個是去燈的火線。

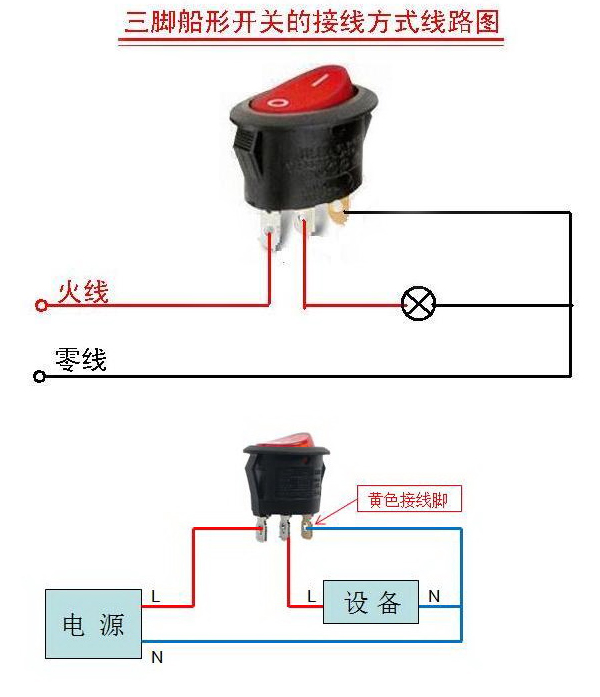

來的火線接開關的L，來的零線接N。燈的兩條線，一個接船型開關的另一空腳，一條線接零線N。不是常開常閉開關，它內部只有一組開關通斷，其中邊上一個是燈引線，接另一電源的，接法是，兩頭接220伏，中間要控制的負載。

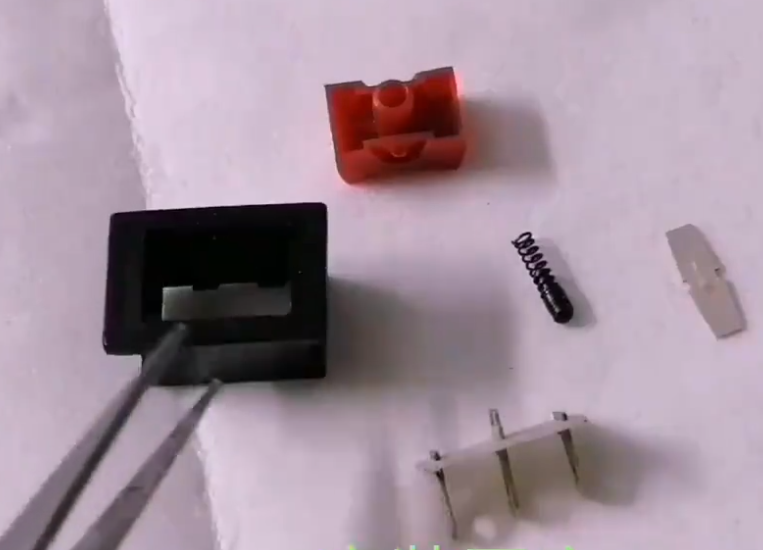

三腳船型開關內部結構

1、安裝固定塑料外殼；

2、三腳銅質鍍銀的膠底板；

3、黑色彈簧頂針；

4、紅色翹板塑料帽；

5、長方形鍍銀銅板；

三腳船型開關內部工作原理動態圖
